ما هو صب الاستثمار؟ العملية والمواصفات والأجزاء الدقيقة

صب الاستثمار هو عملية تشغيل المعادن حيث يتم طلاء نمط الشمع بملاط السيراميك، ويتم صهر الشمع لترك قالب مجوف، ويتم صب المعدن المنصهر لإنتاج جزء على شكل شبكي قريب. والنتيجة هي مكون معدني عالي الدقة مع تفاوتات أبعاد ضيقة تصل إلى ±0.1 مم، وتشطيبات سطحية تبلغ Ra 1.6–3.2 ميكرومتر، والقدرة على إعادة إنتاج التجاويف الداخلية والأشكال الهندسية المعقدة التي لا يمكن لأي طريقة صب أخرى أن تطابقها.

تُعرف هذه العملية أيضًا باسم صب الشمع المفقود، وقد تم استخدامها لأكثر من 5000 عام - بدءًا من المنحوتات البرونزية القديمة وحتى شفرات التوربينات الحديثة والغرسات الجراحية. اليوم هي واحدة من عمليات التصنيع الأكثر تحديدًا على نطاق واسع أجزاء صب الاستثمار في أسواق الطيران والدفاع والأسواق الطبية والسيارات والصناعية حيث لا يمكن المساس بالقوة والتعقيد ودقة الأبعاد.

عملية صب الاستثمار خطوة بخطوة

يوضح فهم كل مرحلة سبب تحقيق أجزاء الصب الاستثمارية للتفاوتات وجودة السطح التي لا يمكن لصب الرمل وصب القوالب والتصنيع من مخزون القضبان تكرارها اقتصاديًا للأشكال المعقدة.

1. إنتاج الأدوات وأنماط الشمع — يتم تشكيل قالب معدني (عادةً من الألومنيوم أو الفولاذ) وفقًا للهندسة الدقيقة للجزء النهائي. يتم حقن الشمع تحت الضغط في القالب، مما ينتج عنه نمط يمثل نسخة طبق الأصل دقيقة من الجزء، بما في ذلك الميزات الداخلية.
2. التجمع على شجرة الشمع — يتم ربط أنماط الشمع الفردية بذبابة شمعية مركزية لتكوين كتلة (شجرة)، مما يسمح بصب أجزاء متعددة في وقت واحد. يمكن لشجرة واحدة أن تصمد 10 إلى 200 قطعة اعتمادا على حجم الجزء، وتعظيم الاستفادة من الفرن.
3. بناء قذيفة السيراميك — يتم غمس شجرة الشمع بشكل متكرر في ملاط السيراميك وتغليفها بالرمل المقاوم للحرارة (الجص)، ثم تجفيفها. عادة من 5 إلى 15 دورة غمس وتجفيف يتم الانتهاء من العمل على مدار عدة أيام، وبناء جدار صدفي بسمك 5-10 ملم قادر على تحمل درجات حرارة المعدن المنصهر.
4. إزالة الشمع - تدخل المجموعة المقشرة إلى الأوتوكلاف بالبخار أو فرن الوميض عند درجة حرارة 150-175 درجة مئوية (302-347 درجة فهرنهايت). يذوب الشمع وينضب، ويترك قالبًا خزفيًا مجوفًا - ومن هنا جاء اسم "الشمع المفقود". عادة ما يتم إعادة تدوير الشمع المسترد.
5. إطلاق قذيفة - يتم حرق القالب الخزفي على درجة حرارة 900-1100 درجة مئوية (1652-2012 درجة فهرنهايت) لحرق أي بقايا شمع، وعلاج السيراميك بالكامل، وتسخين القالب مسبقًا. يمنع التسخين المسبق الصدمة الحرارية أثناء الصب ويقلل من التصلب المبكر في المقاطع الرقيقة.
6. صب المعادن - يتم صب المعدن المنصهر في القالب المسخن مسبقًا عن طريق الجاذبية أو مساعدة الفراغ أو قوة الطرد المركزي اعتمادًا على متطلبات السبائك والأجزاء. تقريبًا أي سبيكة يمكن صهرها - الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والسبائك الفائقة، والألومنيوم، والتيتانيوم، والكوبالت والكروم - يمكن أن تكون مصبوبة استثماريًا.
7. إزالة القشرة وقطعها — بعد التصلب، تنكسر القشرة الخزفية عن طريق الاهتزاز أو تفجير الماء أو الترشيح الكاوي. يتم قطع الأجزاء الفردية من الشجرة باستخدام عجلات كاشطة أو مناشير شريطية.
8. عمليات التشطيب — يتم تنظيف قاعدات البوابة بالأرض، ويتم تطبيق المعالجة الحرارية حسب الحاجة، ويتم إجراء فحص الأبعاد. يتم إكمال العمليات الثانوية مثل تصنيع التجاويف الحرجة أو الخيوط أو طلاء السطح قبل التسليم النهائي.

القدرات الرئيسية ومعايير الأبعاد لأجزاء الصب الاستثمارية

يتم تحديد أجزاء الصب الاستثمارية على وجه التحديد لأن العملية توفر جودة الأبعاد والسطح التي تقلل أو تلغي المعالجة النهائية - وهي ميزة كبيرة من حيث التكلفة والمدة الزمنية مقارنة بطرق الصب الأخرى.

تعد القدرة على زاوية المسودة الصفرية واحدة من أهم مزايا التصميم في صب الاستثمار. نظرًا لتدمير قالب السيراميك لتحرير الجزء، لا توجد أنصاف قالب منزلق تتطلب مسودة. وهذا يسمح بالجدران الرأسية، والتقطيعات السفلية، والأشكال الهندسية المعادة التي لا يمكن لصب القوالب وصب الرمل أن ينتجها بدون نوى أو أدوات معقدة.

المواد المستخدمة في أجزاء الصب الاستثمارية

إحدى نقاط القوة المحددة لصب الاستثمار هي تعدد استخدامات المواد. نظرًا لأن قالب السيراميك مستهلك للاستخدام مرة واحدة، فيمكن تصميمه لتحمل درجة حرارة صب أي سبيكة معدنية تقريبًا - بما في ذلك السبائك الفائقة ذات درجة الحرارة العالية والمعادن التفاعلية مثل التيتانيوم التي من المستحيل صبها في القالب.

الفولاذ المقاوم للصدأ والفولاذ الكربوني

فئة مواد الصب الاستثمارية الأكثر شيوعًا. درجات الفولاذ المقاوم للصدأ 316، 304، 17-4 ف، و15-5 ف تهيمن على تطبيقات المعدات الغذائية والبحرية والطبية والكيميائية. يتم استخدام الفولاذ الكربوني والسبائك المنخفضة (4140، 8620، WCB) في الأجزاء الهيكلية والمقاومة للتآكل في الآلات الصناعية.

السبائك الفائقة القائمة على النيكل

تُستخدم درجات مثل Inconel 718 وInconel 625 وHastelloy X وWaspaloy بشكل حصري تقريبًا في صب الاستثمار لمكونات توربينات الفضاء الجوي. تحتفظ هذه السبائك بالقوة عند درجات حرارة أعلى من 1000 درجة مئوية (1832 درجة فهرنهايت) ولا يمكن تشكيلها أو تشكيلها اقتصاديًا في الأشكال المعقدة المطلوبة. قد يحتوي المحرك التوربيني الغازي للطائرة على ما بين 300 إلى 1000 مكون من السبائك الفائقة المصبوبة بشكل فردي.

سبائك التيتانيوم

Ti-6Al-4V هي سبيكة التيتانيوم المصبوبة الأكثر استثمارًا على نطاق واسع، وتستخدم في الأجزاء الهيكلية الفضائية الجوية، والمزروعات الطبية، ومكونات السيارات عالية الأداء. يتطلب صب استثمار التيتانيوم ذوبان وصب الفراغ أو الغاز الخامل لمنع الأكسدة، مما يضيف تكلفة العملية ولكن يتم تسليم الأجزاء ذات نسبة القوة إلى الوزن أفضل بحوالي 60% من الفولاذ بنصف الكثافة.

سبائك الألومنيوم

سبائك الألومنيوم A356، وA357، و206 هي عبارة عن سبائك استثمارية في مجال الطيران، ومبيتات الإلكترونيات الدفاعية، ومكونات السيارات الدقيقة التي تتطلب وزنًا منخفضًا وهندسة معقدة. يحقق الألمنيوم المصبوب الاستثماري خواص ميكانيكية أفضل من معادلاته المصبوبة بالرمل بسبب بنية الحبوب الدقيقة الناتجة عن التصلب السريع في القشرة الخزفية الرقيقة.

سبائك الكوبالت والكروم

سبائك الكوبالت والكروم (CoCrMo) عبارة عن سبائك استثمارية لزراعة العظام (مكونات مفصل الورك والركبة)، والأطراف الصناعية للأسنان، وأجزاء التآكل الصناعية التي تتطلب مقاومة للتآكل والتآكل. التوافق الحيوي والصلابة (تصل إلى HRC 40-45 في حالة الصب ) تجعل من الصعب تصنيعها، مما يزيد من قيمة صب الاستثمار ذو الشكل القريب من الشبكة.

الصناعات والتطبيقات لأجزاء الصب الاستثمارية

تظهر أجزاء الصب الاستثمارية تقريبًا في كل قطاع يتطلب هندسة معدنية معقدة، وقوة عالية، وتكرارًا موثوقًا للأبعاد عبر عمليات الإنتاج.

الفضاء والدفاع

تعد صناعة الطيران أكبر مستهلك لأجزاء الصب الاستثمارية الدقيقة من حيث القيمة. إن شفرات التوربينات، والدوارات، والفوهات، والأقواس الهيكلية، وأغطية المشغلات، ومكونات نظام الوقود هي عبارة عن قوالب استثمارية بشكل روتيني. تمت الموافقة على هذه العملية بموجب أطر اعتماد AS9100 وNADCAP، والعديد من المسبوكات تلبي معايير AMS (مواصفات مواد الفضاء الجوي). تجاوز سوق صب الاستثمار في مجال الطيران العالمي 4 مليارات دولار أمريكي في عام 2023.

الطبية والجراحية

إن زراعة العظام، وأجسام الأدوات الجراحية، وأطر الأسنان، ومكونات أجهزة القلب والأوعية الدموية هي عبارة عن استثمار مصبوب من التيتانيوم، والفولاذ المقاوم للصدأ، والكوبالت والكروم. تلبي هذه العملية متطلبات جودة الأجهزة الطبية ISO 13485 وتتيح إنشاء الهياكل الشبكية المسامية المعقدة المطلوبة بشكل متزايد في تصميمات زراعة العظام.

السيارات ورياضة السيارات

تعتبر أغلفة الشاحن التوربيني، ومشعبات العادم، وأجسام الخانق، ومساميك الفرامل، ومفاصل التعليق من أجزاء صب الاستثمار الشائعة في السيارات. في رياضة السيارات، حيث يكون وزن الجزء أمرًا بالغ الأهمية، يتم تحديد مصبوبات استثمار التيتانيوم لتوصيل القضبان، وقوائم التعليق، وأغلفة علبة التروس. عادةً ما تستخدم تطبيقات إنتاج السيارات مصبوبات استثمارية من الفولاذ المقاوم للصدأ أو الكربون حيث تمنع قيود سبائك الصب بالقالب العمليات البديلة.

النفط والغاز والبتروكيماويات

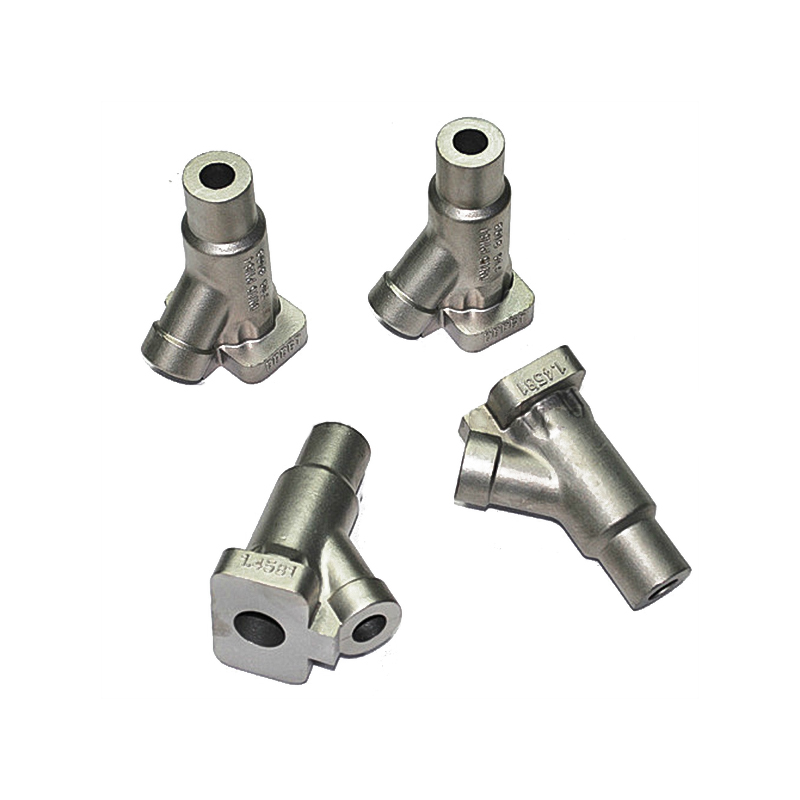

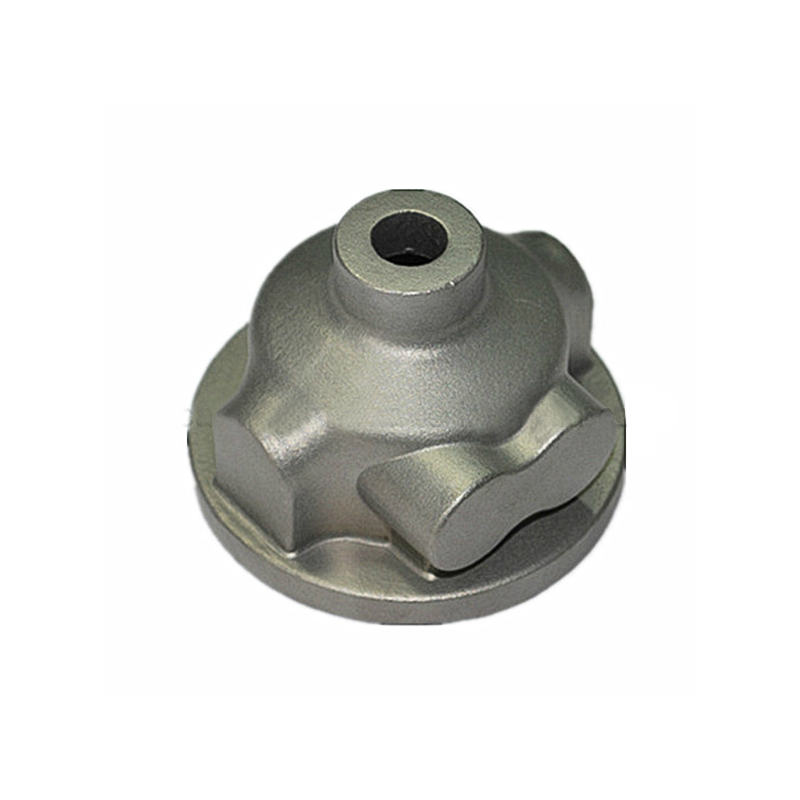

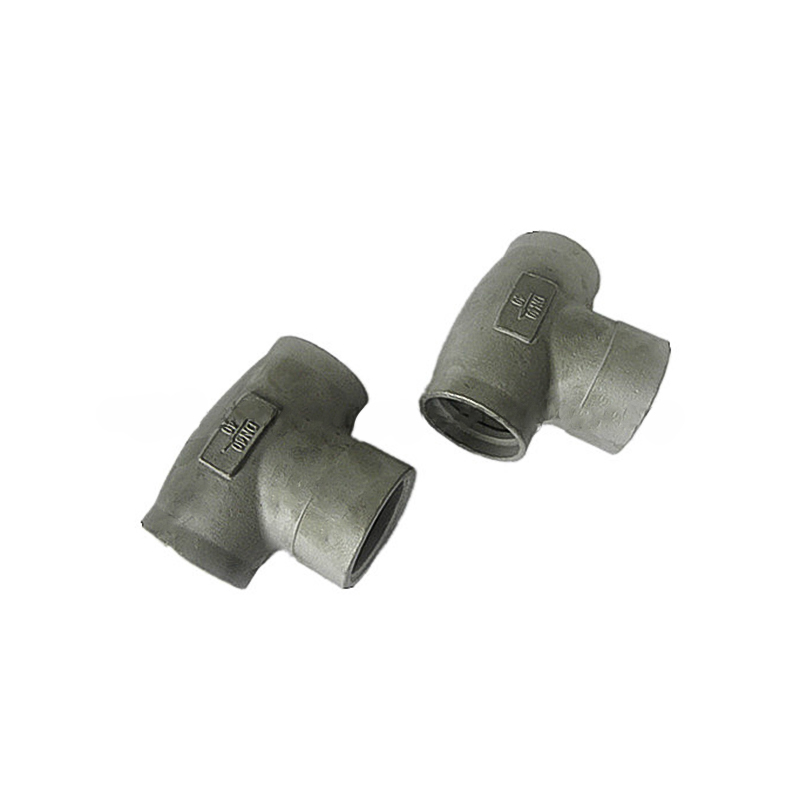

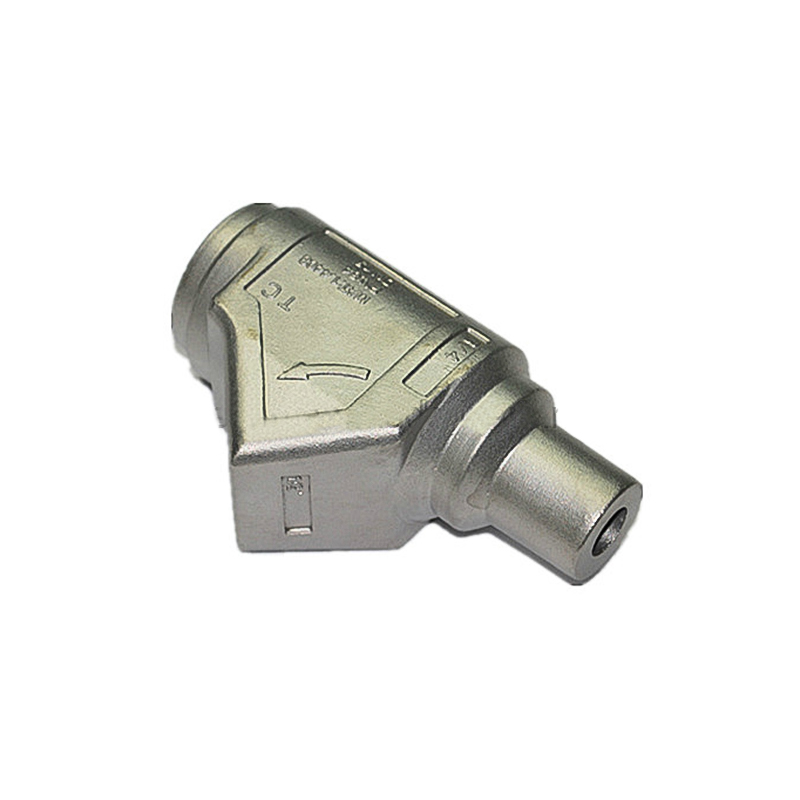

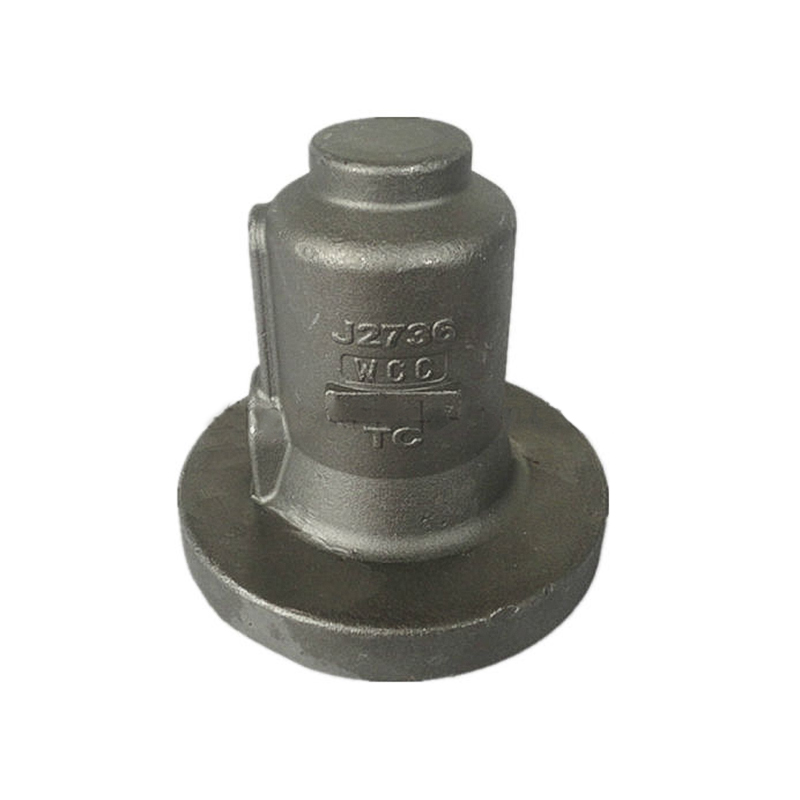

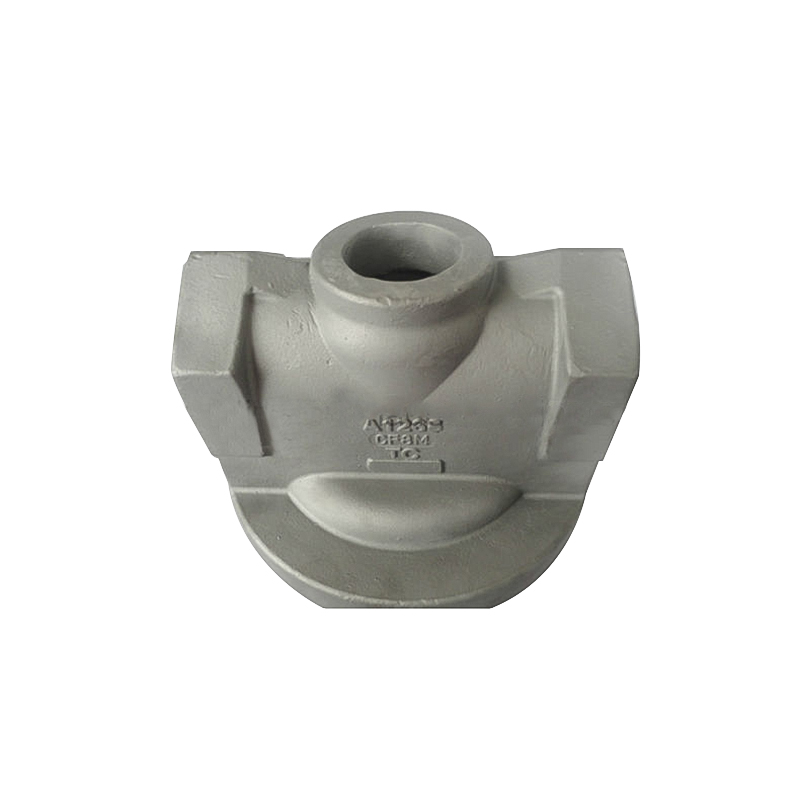

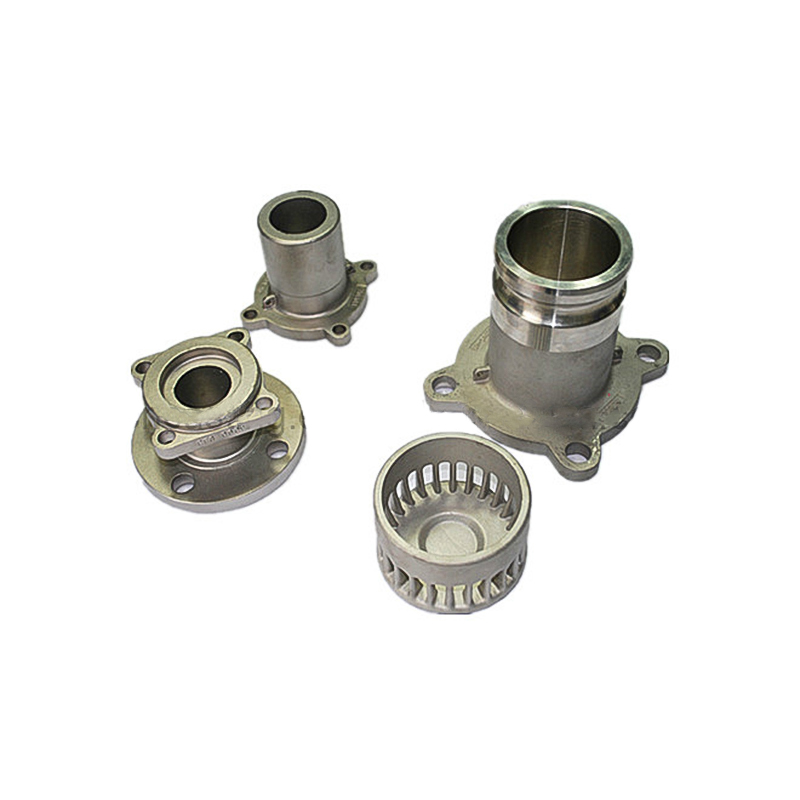

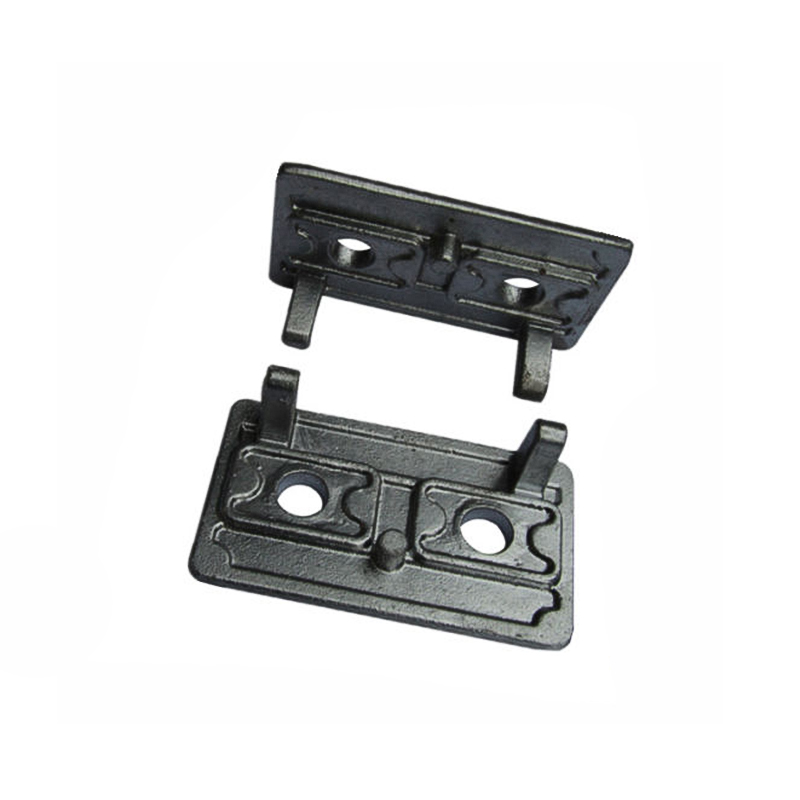

إن أجسام الصمامات، ودفاعات المضخة، ومكونات التحكم في التدفق، وأغطية الموصلات تحت سطح البحر هي عبارة عن سبائك استثمارية مقاومة للتآكل بما في ذلك دوبلكس غير القابل للصدأ، وسوبر دوبلكس، وإنكونيل، وهاستيلوي. يجب أن تجتاز هذه الأجزاء اختبارات الضغط والتسرب الصارمة، كما أن البنية المجهرية الكثيفة ومنخفضة المسامية لصب الاستثمار ضرورية لتطبيقات الاحتفاظ بالضغط المصنفة بـ ما يصل إلى فئة ANSI 2500 (420 بار / 6000 رطل لكل بوصة مربعة).

الآلات الصناعية وتجهيز الأغذية

يتم إنتاج شفرات المحرض، ومكونات الناقل، وأغطية علبة التروس، وروابط السلسلة عن طريق صب الاستثمار في الفولاذ المقاوم للصدأ للبيئات الصحية، أو في سبائك عالية الكروم مقاومة للتآكل لتطبيقات التعامل مع المواد الكاشطة. يعمل السطح الأملس المصبوب لأجزاء الصب الاستثمارية على تبسيط عملية التنظيف وتقليل التصاق البكتيريا في معدات مصانع الأغذية والأدوية.

مزايا صب الاستثمار على العمليات البديلة

إن صب الاستثمار ليس العملية الصحيحة لكل جزء، ولكن بالنسبة للتطبيقات التي تناسبه، فإن مزاياه مقارنة بالبدائل كبيرة وقابلة للقياس الكمي.

• هندسة معقدة بدون تجميع - يمكن في كثير من الأحيان دمج الميزات التي تتطلب مكونات مُشكَّلة وملحومة متعددة في صب استثماري واحد، مما يؤدي إلى إزالة المفاصل، وتقليل الوزن، وتحسين السلامة الهيكلية
• الشكل القريب من الشبكة يقلل من التشغيل الآلي - تتطلب أجزاء الزهر الاستثمارية عادةً تصنيع أقل بنسبة 30-70% من الأجزاء المكافئة المقطوعة من مخزون القضبان أو الألواح، مما يقلل من هدر المواد ووقت الدورة
• لا يوجد متطلبات زاوية المشروع — يمكن تحقيق الجدران الرأسية والتجاويف العميقة والأجزاء السفلية بالكامل دون التنازل عن الخطوط المنقسمة أو التعقيد الأساسي
• التوافق المادي - تقريبًا أي سبيكة معدنية يمكن صهرها يمكن أن تكون مصبوبة استثماريًا، بما في ذلك السبائك الفائقة ذات درجة الحرارة العالية والمعادن التفاعلية التي لا تتوافق مع أدوات الصب بالقالب
• التكرار ممتازة — قوالب القشرة الخزفية المنتجة من قالب شمع رئيسي واحد توفر أبعادًا متسقة عبر آلاف الأجزاء مع قيم Cpk تتجاوز بشكل روتيني 1.33 في الميزات المهمة
• تشطيب سطحي فائق كمادة مصبوبة — Ra 1.6–3.2 ميكرومتر مباشرةً من القالب مقابل Ra 12.5–25 ميكرومتر لصب الرمل؛ لا تتطلب العديد من أجزاء الصب الاستثمارية تشطيبًا سطحيًا يتجاوز التفجير بالخرز الخفيف

القيود وعندما لا يكون الاستثمار هو الخيار الأفضل

يتطلب التقييم المتوازن فهم الحالات التي يكون فيها أداء الاستثمار ضعيفًا مقارنة بالبدائل:

• ارتفاع تكلفة الوحدة بكميات منخفضة - استهلاك الأدوات على أجزاء أقل يجعل صب الاستثمار غير اقتصادي أقل من 25 إلى 50 قطعة تقريبًا لمعظم الأشكال الهندسية؛ يتم تقديم كميات النماذج الأولية بشكل أفضل من خلال التصنيع باستخدام الحاسب الآلي أو الأنماط المطبوعة ثلاثية الأبعاد
• قيود الحجم — لدى معظم المسابك حدود عملية تتراوح بين 25 إلى 50 كجم لكل جزء؛ يتم تقديم الهياكل الكبيرة جدًا (أكثر من 100 كجم) بشكل أفضل عن طريق صب الرمل أو الحدادة
• مهلة طويلة - دورة بناء القشرة الخزفية التي تستغرق عدة أيام تعني فترات زمنية نموذجية للمسبك 4-12 أسبوع بدءًا من الموافقة على الأدوات وحتى المادة الأولى، مقارنة بأسبوع إلى أسبوعين لصب الرمل
• المسامية في المقاطع السميكة - من الصعب تغذية المقاطع التي يزيد سمكها عن 75-100 مم أثناء عملية التصلب، مما يؤدي إلى خطر انكماش المسامية الداخلية؛ من الأفضل معالجة المقاطع العرضية الثقيلة عن طريق التزوير أو صب الرمل باستخدام الناهضات
• كميات كبيرة جدًا تفضل الصب بالقالب - عندما يسمح توافق السبائك (الألومنيوم والزنك والمغنيسيوم)، فإن عملية الصب بالقالب توفر أوقات دورات أسرع وتكلفة أقل لكل جزء تزيد عن 10000 قطعة تقريبًا

إرشادات التصميم لأجزاء الصب الاستثمارية

يؤدي تحسين التصميم لصب الاستثمار في مرحلة المفهوم إلى تجنب مراجعات الأدوات المكلفة ويضمن أن العملية توفر فوائدها الاقتصادية والأبعاد الكاملة.

سمك الجدار

الحد الأدنى العملي لسمك الجدار للمسبوكات الاستثمارية الفولاذية هو 1.5-2 ملم ; يمكن للألمنيوم تحقيق 0.75-1.5 ملم في اتجاهات مناسبة. والأهم من ذلك، أن سمك الجدار الموحد أكثر أهمية من الحد الأدنى للسمك - فالتحولات المفاجئة بين المقاطع السميكة والرقيقة تخلق نقاط تصلب ساخنة تسبب مسامية الانكماش. عندما يجب أن تلتقي الأجزاء السميكة والرفيعة، قم بتناقص الانتقال على نسبة طول إلى سمك لا تقل عن 3:1.

التجاويف الداخلية والنوى

يمكن تشكيل تجاويف داخلية بسيطة بواسطة نوى الشمع القابلة للذوبان. تتطلب الممرات الداخلية المعقدة - كما هو الحال في قنوات تبريد شفرات التوربينات - نوى سيراميكية مسبقة التشكيل يتم وضعها داخل قالب الشمع قبل الحقن. يضيف صب السيراميك الأساسي تكلفة ومهلة زمنية كبيرة ولكنه يتيح للهندسة الداخلية قطر الممر يصل إلى 1.5-2 ملم التي لا يمكن لأي عملية صب أخرى تحقيقها.

تصميم خط فراق وقوالب الشمع

على الرغم من أن أجزاء الصب الاستثمارية لا تتطلب زاوية مسودة، إلا أن قالب الشمع لا يزال يحتوي على خط فاصل حيث يلتقي نصفي القالب. قد تظهر الميزات التي تعبر خط الفراق خطًا خافتًا شاهدًا على عملية الصب. ضع خطوط الفواصل في المناطق غير الحرجة أو على الأسطح التي سيتم تشكيلها. على عكس الصب بالقالب، يسمح الصب الاستثماري بتوجيهات سحب متعددة في قالب الشمع من خلال استخدام القطع السائبة (الشرائح)، مما يتيح إجراء عمليات قطع سفلية خارجية دون تكلفة صب إضافية.

نصف القطر والشرائح

تعمل الزوايا الداخلية الحادة على تركيز الضغط في كل من نمط الشمع والجزء الأخير. الحد الأدنى لنصف قطر الشرائح الداخلية هو 0.5-1 مم يوصى به لجميع الزوايا الداخلية؛ يفضل 1.5-3 ملم للتطبيقات الهيكلية. يمكن أن تكون الزوايا الخارجية حادة مثل المصبوب ولكنها تستفيد من الحواف الصغيرة (0.5 مم كحد أدنى) لتقليل تشقق القشرة الخزفية أثناء إزالة الشمع والحرق.

معايير الجودة والفحص لأجزاء الصب الاستثمارية

تخضع أجزاء الصب الاستثمارية للتطبيقات المهمة لبروتوكولات صارمة للتحقق من الجودة. تعتمد المعايير وطرق التفتيش المطبقة على الصناعة والتطبيق:

يكتشف فحص اختراق الفلورسنت (FPI) الشقوق السطحية والطبقات غير المرئية للعين المجردة. يكشف الاختبار الشعاعي (RT / X-ray) عن مسامية الانكماش الداخلي والشوائب. يتحقق فحص جهاز القياس الإحداثي (CMM) من توافق الأبعاد مع الهندسة الاسمية ثلاثية الأبعاد لـ CAD مع وسائل شرح GD&T المُبلغ عنها. بالنسبة لأجزاء الصب الاستثمارية ذات الأهمية الحيوية للسلامة، يعد تقرير فحص المادة الأولى (FAI) وفقًا لمعيار AS9102 أو ما يعادله ممارسة قياسية.

صب الاستثمار مقابل الطباعة ثلاثية الأبعاد: كيف ترتبط التقنيات

لقد خلق التصنيع الإضافي مسارات جديدة لصب الاستثمار بدلاً من استبداله. يمكن للشمع المطبوع ثلاثي الأبعاد أو أنماط الشمع البديلة أن تحل محل قوالب الشمع المُصنعة بالكامل للنموذج الأولي والإنتاج المنخفض الحجم ، مما يلغي تكلفة الأدوات ويقلل المهلة الزمنية من أسابيع إلى أيام. يستخدم هذا النهج - الذي يطلق عليه أحيانًا "صب الاستثمار السريع" أو "صب الاستثمار المباشر من الطباعة" - الطباعة الحجرية المجسمة (SLA) أو أنماط نفث المواد المطلية والمصبوبة باستخدام عملية القشرة الخزفية القياسية.

بالنسبة لأحجام الإنتاج التي تزيد عن 500 قطعة، تظل قوالب الشمع المصنعة أكثر اقتصادية لكل جزء. بالنسبة للأحجام المكونة من 1 إلى 100 جزء، فإن الأنماط المطبوعة ثلاثية الأبعاد تجعل عملية صب الاستثمار متاحة بسعر النموذج الأولي. يتيح هذا المزيج للمهندسين تصميم أجزاء الصب الاستثمارية منذ البداية - مع كل الحرية الهندسية المرتبطة بها - والانتقال بسلاسة من مطبوعات النماذج الأولية إلى أدوات الإنتاج دون إعادة التصميم.

الأسئلة المتداولة حول الاستثمار في الاستثمار

ما مدى دقة صب الاستثمار؟

عادةً ما يحقق صب الاستثمار تفاوتات الأبعاد ±0.1–0.25 مم على الميزات التي يقل حجمها عن 25 مم ، مع زيادة التفاوتات بمقدار ± 0.05 مم تقريبًا لكل 25 مم إضافي من البعد وفقًا للتفاوتات القياسية لمعهد صب الاستثمار (ICI). هذه هي القيم المصبوبة - يمكن أن تحقق المعالجة الثانوية باستخدام الحاسب الآلي للتجويف أو الفلنجات أو أسطح التزاوج ±0.02 مم أو أفضل عند الحاجة.

ما هو الحد الأدنى لكمية الطلب لأجزاء الصب الاستثمارية؟

ستقتبس معظم مسابك الصب الاستثمارية من قطعة واحدة (باستخدام نمط مطبوع ثلاثي الأبعاد) أو من 25 إلى 50 قطعة باستخدام قالب شمع آلي. تختلف نقطة التعادل الاقتصادي حيث يصبح صب الاستثمار أكثر فعالية من حيث التكلفة من التصنيع باستخدام الحاسب الآلي حسب الهندسة ولكنها تقع عادة بين 50 و 200 قطعة سنويا للأجزاء المعقدة إلى حد ما.

هل يمكن لحام أجزاء الصب الاستثمارية؟

نعم - يتم لحام أجزاء الصب الاستثمارية في الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم وسبائك النيكل بشكل روتيني باستخدام العمليات القياسية (TIG، MIG، شعاع الإلكترون). تعتمد قابلية اللحام على تركيبة السبيكة وحالة المعالجة الحرارية، وليس على عملية الصب نفسها. يتم لحام العديد من المسبوكات الاستثمارية في مجال الطيران والنفط والغاز بالتركيبات المطاوع كجزء من تصميم التجميع.

ما المدة التي تدومها أدوات صب الاستثمار؟

عادة ما يموت حقن شمع الألومنيوم في النهاية 10.000-50.000 حقنة قبل أن يتطلب تآكل الأبعاد إعادة العمل أو الاستبدال. يموت الفولاذ بعد 100000 حقنة لإنتاج كميات كبيرة. يعد عمر الأدوات أحد الاعتبارات الرئيسية في حساب التكلفة الإجمالية للملكية لأي برنامج صب استثماري
